건설안전기사 – 둥근톱 사용 재해 발생 원인 & 누전차단기 설치 대상

둥근톱(원형톱)은 목재·패널류·석재·금속 등 다양한 재료를 절단할 때 사용되는 대표적인 전동공구입니다. 절단력이 강한 만큼 사고 위험도 높아서, 방호장치·작업 자세·전원 안전이 매우 중요한 기계입니다.



둥근톱 작업 필답형 문제

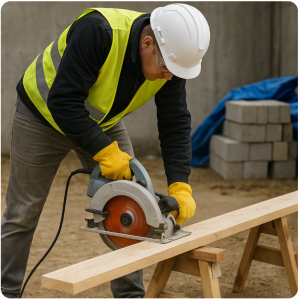

화면은 둥근톱을 사용하여 자재를 절단하는 작업 현장이다.
다음 물음에 답하시오.

① 둥근톱 사용 중 재해발생 원인 2가지를 쓰시오.
② 화면과 같은 작업환경에서 둥근톱 등 전동기계·기구를 사용할 때
반드시 설치해야 하는 감전방지용 누전차단기 설치 대상 기계·기구 1가지를 쓰시오.

정답 및 근거

① 재해발생 원인

1. 방호덮개(가드) 미설치 또는 불량

2. 보안경·안면보호구 등 보호구 미착용

3. 절연불량으로 인한 감전 위험

4. 작업재료 미고정으로 인한 끼임·반발(킥백) 발생
   (위 중 2가지 기입)

② 누전차단기 설치 대상

정격전압 150V를 초과하는 이동형 또는 휴대용 전기기계·기구

근거

「산업안전보건기준에 관한 규칙」 제304조(누전차단기에 의한 감전방지)

둥근톱 작업 해설

둥근톱(원형톱)은 고속회전 톱날을 이용해 목재·금속·패널류를 절단하기 때문에,
전동공구 중 사고 발생 비율이 가장 높은 장비에 속한다.

1. 방호덮개 미설치

둥근톱에는 상부 고정가드 + 하부 이동가드 두 가지 방호장치가 있다.
하부 가드가 열려 있거나 고정된 상태에서 절단하면

• 톱날이 완전히 노출

• 반발(킥백) 시 신체 절단 위험
  이 직접적으로 발생한다.

2. 보호구 미착용

고속 회전으로 인해

• 톱밥

• 금속 파편

• 절단면 비산
  이 얼굴 방향으로 튀기므로
  보안경·방진마스크 미착용 시 중상 가능성이 매우 높다.

3. 절연불량 및 감전

전동공구는 전선 피복이 손상되기 쉽고,
습윤 환경·지면 접촉이 많은 현장 특성상
감전사고가 빈번하다.
따라서 누전차단기 설치는 법적 필수조치다.

4. 재료 미고정

절단 대상물이 흔들리는 상태에서 작업하면 톱날이 끼이며
반발력으로 기계가 튀어 올라 작업자에게 직접 충돌하는 재해가 발생할 수 있다.

둥근톱 · 그라인더 작업 시 필수 안전방호장치와 설명

둥근톱, 디스크그라인더와 같은 회전식 전동공구는 절단·연삭·마찰열 등 위험 요인이 많기 때문에, 산업안전보건기준에서 반드시 여러 방호장치를 설치하도록 규정하고 있습니다.
아래는 실무와 시험 모두에서 자주 등장하는 핵심 방호장치들입니다.

1. 날 접촉 방지용 방호덮개(Blade Guard)

• 역할: 작업자의 손·팔이 회전날에 접촉하는 것을 방지

• 특징:

  • 둥근톱은 상부 고정덮개 + 하부 가동덮개(스프링식) 이 기본

  • 그라인더는 디스크 전면을 감싸는 반커버형 방호덮개 사용

• 법적 근거: 산업안전보건기준 제117조(방호장치 설치)

2. 스파크·비산물 방지 커버(Spark Guard / Chip Guard)

• 역할: 절단 시 발생하는 금속 비산물, 스파크, 파편이 작업자에게 튀는 것을 방지

• 특징:

  • 그라인더는 스파크 방향을 아래로 유도하는 형태

  • 목재용 둥근톱은 톱밥 비산 억제를 위한 보조커버 설치

• 현장 중요 포인트: 파편 대비 보안경·안면보호구 병행 필수

3. 안전 클램프 또는 소재 고정장치(Material Clamp)

• 역할: 절단 중 작업물이 움직여 날에 끼이거나 튀어 오르는 사고 방지

• 적용:

  • 둥근톱(테이블톱 포함): 가이드레일, 밀대(push stick) 활용

  • 그라인더: 배관·철근 작업 시 바이스·클램프 필수

• 사고 예방 포인트: ‘손으로 잡고 절단’은 금지

4. 과부하·과열 방지장치(Overload Protection)

• 역할: 장시간 연속 작업 시 모터 과부하 → 발열·폭발 방지

• 적용:

  • 대부분의 전동공구에 내장

  • 과열 시 자동 정지 기능 포함

• 시험 포인트: “전동기 과부하 방지장치 설치”가 공식 명칭

5. 누전차단기(ELB) – 감전 예방

• 역할: 전류 누설 발생 시 0.03초 내 차단, 감전사고 예방

• 의무 설치 상황(산업안전보건기준 제304조):

  1. 정격전압 150V 초과 이동용·휴대용 전기기계

  2. 물기·습기 있는 장소

  3. 철판·철골 등 도전성 높은 장소

  4. 비·눈 등 악천후 작업

둥근톱·그라인더는 대부분 누전차단기 사용 대상입니다.

6. 양손 스위치 또는 트리거 잠금장치(Safety Switch / Lock-off)

• 역할:

  • 의도치 않은 시동 방지

  • 손가락만 건드려도 작동되는 사고 예방

• 설명:

  • 그라인더는 “2단 스위치(트리거 잠금)” 구조

  • 둥근톱은 on/off 스위치 + 레버식 잠금 적용

7. 회전날 브레이크 장치(Electric Brake)

• 역할: 스위치 OFF 후 날이 빠르게 정지하도록 하여
  “날이 돌고 있는 줄 모르고 손이 닿는 사고” 예방

• 특징:

  • 최신 둥근톱 필수 기능

  • 회전판정시간 감소(3~5초 → 1초 이내)

8. 보호구 착용(PPE) – 방호장치와 반드시 병행

방호장치가 있어도 날 비산물·스파크는 완전히 막을 수 없기 때문에 보호구는 필수입니다.

필수 보호구

• 안면 보호구 또는 보안경

• 방진 마스크(연삭 시)

• 절단 저항 장갑(컷레벨 장갑)

• 청력 보호구(소음 85dB 이상)

• 안전화(발등 보호 포함)
