건설안전기사 – 롤러의 종류와 용도

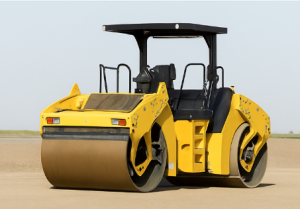

(탠덤롤러)영상에서 보이는 롤러는 앞·뒤 모두 원통형 강재 드럼(steel drum) 으로 구성되어 있으며, 고무타이어가 없는 형태이다.
이는 탠덤 롤러(Tandem Roller)의 대표적인 구조적 특징이다.
탠덤 롤러는 아스팔트 마감재를 고르게 압착하여 표면의 평탄성과 조밀성을 확보하기 위해 사용된다.
필답형 문제
화면에서 보이는
① 롤러의 종류와
② 용도를 쓰시오.
정답 및 근거
정답
-
종류: 탠덤 롤러(Tandem Roller)
-
용도:
-
점성토, 자갈, 쇄석 등의 다짐
-
아스팔트 포장의 마무리 전압(마감다짐) 작업
-
항목별 기술적 설명 – 탠덤 롤러
① 탠덤 롤러의 구조적 특징
탠덤 롤러는 앞뒤에 각각 드럼이 있는 2드럼형 진동 롤러이다.
아래와 같은 특징을 가진다.
-
고무 타이어가 없음
-
전·후면 모두 금속드럼(steel drum) 적용
-
진동 기능(Vibration)을 통한 높은 다짐효과
-
포장면에 균일한 압력을 전달해 평탄성 확보에 유리
이 특징 때문에 도로·활주로·주차장 등 연속적인 아스팔트 포장구간에서 가장 많이 사용된다.
② 용도 상세 설명
1) 점성토, 자갈, 쇄석 등의 다짐
드럼이 넓은 면적으로 고르게 하중을 전달하기 때문에
기초 성토층을 일정한 밀도로 조성할 때 사용된다.
– 예: 도로 하부 기층, 부지정지 작업, 성토부 다짐
2) 아스팔트 포장의 마무리 전압 작업
탠덤 롤러는 아스팔트의 최종 표면 품질을 결정하는 장비다.
-
표면 평탄성 확보
-
포장층의 미세 공극 제거
-
아스팔트 바인더와 골재의 밀착 강화
-
롤러 흔적(롤러마크) 최소화
포장공사에서는 일반적으로
① 타이어 롤러 → ② 진동 롤러 → ③ 탠덤 롤러
순으로 마무리 다짐 공정이 이루어진다.
다른 롤러와의 비교 (시험 대비)
| 종류 | 구조 | 용도 |
|---|---|---|
| 탠덤 롤러 | 앞·뒤 강재 드럼 | 아스팔트 마감다짐 |
| 타이어 롤러 | 고무타이어 다수 장착 | 초기 다짐, 표면 안정화 |
| 진동 롤러 | 드럼 1~2개 + 진동장치 | 성토층·기층 강력 다짐 |
| 숏트 롤러 | 작은 철제 롤러 | 협소부, 측면부 다짐 |
본 문제의 사진은 고무타이어가 없고,
양쪽 모두 드럼으로 구성된 형태이므로
타이어 롤러가 아닌 탠덤 롤러로 바로 구분할 수 있다.
